Атомная энергетика является одной из наиболее технологически сложных и строго регулируемых отраслей, где вопросы безопасности имеют абсолютный приоритет. В отличие от нефтехимической или фармацевтической промышленности, где основную взрывоопасность представляют углеводороды и горючая пыль, на атомных станциях (АЭС) ключевой угрозой является водород (H₂).
Водород образуется как в процессе нормальной эксплуатации (радиолиз воды в теплоносителе), так и, что наиболее критично, при запроектных авариях (например, пароциркониевая реакция при перегреве активной зоны). Смесь водорода с воздухом взрывоопасна в широком диапазоне концентраций (от 4% до 75% по объему) и может привести к дефлаграции или детонации, способной повредить герметичное ограждение реактора.
Обеспечение водородной взрывозащиты требует комплексного подхода, включающего как активные, так и пассивные системы контроля и снижения концентрации H₂, а также надежную автоматизацию. Ключевым элементом надежности систем автоматизации (АСУ ТП) в потенциально взрывоопасных зонах является применение взрывозащищенного оборудования, в частности, искробезопасных барьеров.
1. Нормативно-правовая база: специфика водородной безопасности
В Российской Федерации и странах ЕАЭС обеспечение безопасности АЭС регулируется Федеральными нормами и правилами (ФНП) в области использования атомной энергии. Основным документом, устанавливающим требования к водородной взрывозащите, являются Правила обеспечения водородной взрывозащиты на атомной станции (НП-040-02).
НП-040-02 устанавливает, что водородная взрывозащита считается обеспеченной, если:
- При нормальной эксплуатации предотвращается образование взрывоопасных водородсодержащих смесей в системах, элементах и помещениях, расположенных в объеме, ограниченном герметичным ограждением.
- При проектных авариях исключаются детонация и дефлаграция водородсодержащих смесей.
- При запроектных авариях детонация водородсодержащих смесей исключается, а дефлаграция допускается при условии, если локализующие системы безопасности выполняют функции, определенные проектом.
В отличие от ТР ТС 012/2011, который регламентирует оборудование для работы во взрывоопасных средах в целом, НП-040-02 фокусируется на специфике водорода и уникальных условиях АЭС (радиация, герметичность).
2. Технические средства обеспечения водородной взрывозащиты
Водородная взрывозащита на АЭС реализуется через три основных направления: предотвращение образования взрывоопасных смесей, контроль концентрации и ослабление последствий.
| Направление | Технические решения | Роль АСУ ТП и взрывозащищенного оборудования |
|---|---|---|
| Предотвращение | Вентиляция, инертизация (заполнение азотом), герметичность оборудования. | Управление системами вентиляции и инертизации, контроль герметичности. |
| Контроль | Датчики концентрации водорода, датчики температуры и давления. | Непрерывный мониторинг параметров. Требуется искробезопасное оборудование для подключения датчиков. |
| Ослабление последствий | Пассивные каталитические рекомбинаторы водорода (ПКРВ), системы дожигания. | Контроль работоспособности и активации (например, мониторинг температуры ПКРВ). |
2.1 Роль искробезопасности (Ex i) в АСУ ТП АЭС
Системы контроля концентрации водорода (датчики H₂) и другие датчики (температуры, давления), расположенные в потенциально взрывоопасных зонах (например, в гермообъеме или помещениях, где может скапливаться водород), должны быть подключены к управляющим контроллерам в безопасной зоне.
Принцип искробезопасности (Ex i) является наиболее надежным методом защиты в таких критически важных системах. Он гарантирует, что электрическая энергия в цепи, проходящей во взрывоопасную зону, ограничена до уровня, недостаточного для воспламенения водородно-воздушной смеси (группа взрывоопасности IIC, категория T1).

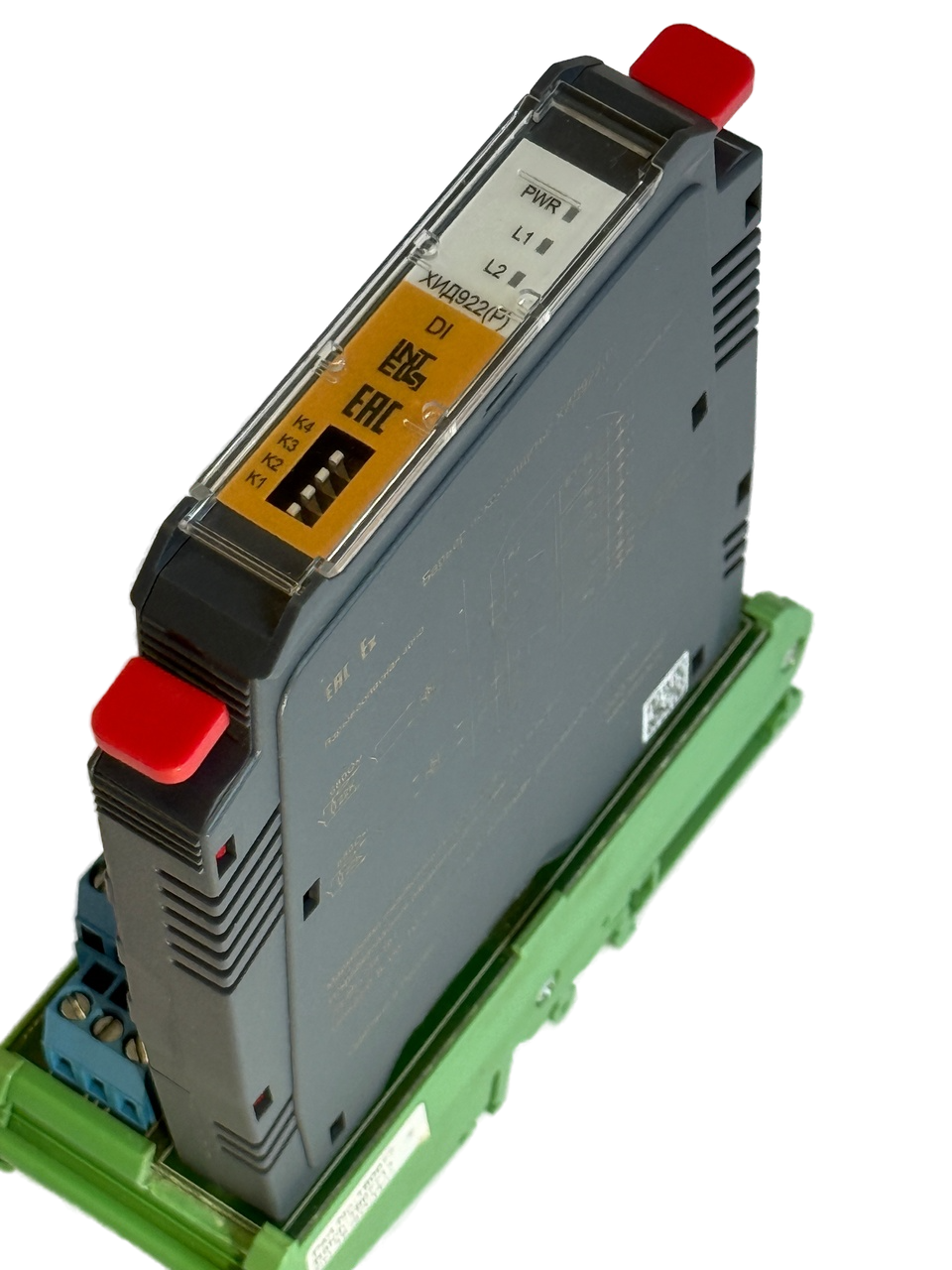

Барьер искрозащиты (БИЗ) выполняет функции:
- Ограничение энергии: предотвращает превышение искробезопасных значений тока и напряжения.
- Гальваническая развязка: исключает передачу опасной энергии и помех из безопасной зоны в опасную, что критически важно для точности измерений в АСУ ТП.
3. Решения Beijing Pinghe для атомной энергетики
Завод Beijing Pinghe, специализирующийся на взрывозащищенном интерфейсном оборудовании, предлагает решения, которые могут быть интегрированы в системы контроля и автоматизации АЭС, обеспечивая соответствие строгим требованиям безопасности.
Оборудование Beijing Pinghe, включая барьеры искрозащиты и реле имеет сертификаты функциональной безопасности SIL2, SIL3 (Safety Integrity Level) от TÜV Rheinland и соответствующий УПБ, а также международные сертификаты ATEX и IECEx и сертификаты таможенного союза ТР ТС 012/2011, ТРТС 020/2011, ТРТС 004/2011.
Соответствие SIL3 является ключевым требованием для систем, выполняющих критически важные функции безопасности, такие как мониторинг взрывоопасных концентраций.
| Категория оборудования | Применение в системах водородной безопасности АЭС | Соответствующая продукция Beijing Pinghe |
|---|---|---|
| Барьеры искрозащиты | Подключение датчиков концентрации H₂, температуры и давления, расположенных в потенциально взрывоопасных зонах (например, внутри гермообъема или в помещениях с водородом). | Барьеры серии T (PHD, PHC) |
| Гальванические изоляторы | Изоляция и преобразование сигналов (4-20 мА, термопары) от датчиков для обеспечения точности и надежности передачи данных в АСУ ТП. | Гальванические изоляторы серии T |
| Реле безопасности | Использование в цепях аварийной защиты (ПАЗ) для управления исполнительными механизмами (например, клапанами систем вентиляции или инертизации) при превышении пороговых значений H₂. | Реле безопасности с сертификацией SIL3 |
Применение сертифицированного искробезопасного оборудования Beijing Pinghe позволяет атомным станциям обеспечить высокий уровень надежности и безопасности АСУ ТП, соответствующий требованиям НП-040-02 и международным стандартам функциональной безопасности.
