Современные системы промышленной автоматизации представляют собой сложные комплексы, в которых непрерывно циркулируют огромные массивы данных. От точности и надежности передачи этих данных зависит стабильность технологических процессов, безопасность производства и качество выпускаемой продукции. Важнейшим звеном, обеспечивающим связь между "полевым" уровнем (датчиками и исполнительными механизмами) и уровнем управления (ПЛК, DCS, SCADA), выступают преобразователи сигналов.
Роль и задачи преобразователей сигналов
В идеальных условиях сигнал от первичного датчика мог бы поступать напрямую на входной модуль контроллера. Однако на практике инженеры сталкиваются с рядом серьезных проблем. Во-первых, датчики генерируют сигналы различной физической природы и диапазонов: милливольты от термопар, изменение сопротивления от термосопротивлений (RTD), частотные импульсы от расходомеров. Во-вторых, промышленные объекты характеризуются высоким уровнем электромагнитных помех, а кабельные трассы могут достигать сотен метров. В-третьих, существует проблема разности потенциалов между удаленными точками заземления, что приводит к возникновению паразитных токов, известных как "земляные петли".
Для решения этих проблем применяются преобразователи сигналов, которые выполняют комплекс важнейших функций:
- Нормирование сигнала. Преобразователь принимает специфический сигнал от датчика и трансформирует его в стандартный (унифицированный) промышленный сигнал. Наиболее распространенным стандартом является токовая петля 4-20 мА, хотя также применяются сигналы напряжения 0-10 В или 0-5 В. Унификация позволяет использовать стандартные многоканальные модули ввода ПЛК, что существенно снижает стоимость системы управления.
- Гальваническая изоляция. Это критически важная функция для защиты дорогостоящего оборудования управления от перенапряжений и коротких замыканий на полевом уровне. Изоляция разрывает электрическую связь между входом, выходом и цепью питания, предотвращая протекание паразитных токов и устраняя влияние разности потенциалов "земель".
- Фильтрация и усиление. Слабые сигналы (например, от тензодатчиков или термопар) подвержены сильному влиянию электромагнитных наводок. Преобразователь отфильтровывает высокочастотные помехи и усиливает полезный сигнал до уровня, достаточного для надежной передачи на большие расстояния.
- Линеаризация и компенсация. Многие первичные датчики имеют нелинейную характеристику зависимости выходного сигнала от измеряемой величины. Современные микропроцессорные преобразователи способны программно линеаризовать эту зависимость. Кроме того, для термопар выполняется обязательная аппаратная или программная компенсация температуры холодного спая.
Принцип работы и схемотехника
Архитектура современного промышленного преобразователя сигналов представляет собой сложную электронную систему, сочетающую аналоговые и цифровые компоненты. Процесс обработки сигнала можно разделить на несколько ключевых этапов.
На первом этапе сигнал от датчика поступает на входной каскад согласования. Здесь происходит первичная фильтрация помех, защита от перенапряжений и, при необходимости, подача тока возбуждения (например, для RTD-датчиков).
Далее сигнал проходит через барьер гальванической изоляции. В современных устройствах применяются три основные технологии изоляции:
| Технология | Принцип действия | Преимущества | Недостатки |
|---|---|---|---|
| Оптическая | Передача сигнала через световой поток (светодиод + фототранзистор) | Высокая надежность, отличная защита от высоковольтных импульсов | Деградация светодиода со временем, температурный дрейф |
| Магнитная (Трансформаторная) | Модуляция сигнала высокой частотой и передача через микротрансформатор | Высокая линейность, долговечность, отличные частотные характеристики | Сложность схемотехники (нужен модулятор/демодулятор) |
| Емкостная | Передача ВЧ-сигнала через конденсаторы с высоковольтным диэлектриком | Компактность, высокая скорость передачи, низкое энергопотребление | Чувствительность к сильным внешним электромагнитным полям |
После прохождения изоляционного барьера сигнал демодулируется (в случае магнитной или емкостной развязки) и поступает на выходной каскад. В аналоговых преобразователях дальнейшая обработка выполняется с помощью операционных усилителей. В цифровых (интеллектуальных) преобразователях сигнал оцифровывается с помощью АЦП, обрабатывается микроконтроллером (линеаризация, масштабирование) и затем преобразуется обратно в аналоговый вид с помощью ЦАП.
Стандарт токовой петли 4-20 мА
Особого внимания заслуживает стандарт 4-20 мА, который стал де-факто основным в промышленной автоматизации. Использование тока, а не напряжения, решает проблему падения напряжения на длинных линиях связи. Ток в последовательной цепи одинаков в любой ее точке, независимо от сопротивления проводов.
Диапазон от 4 до 20 мА выбран не случайно. Значение 4 мА представляет собой "живой ноль". Это означает, что при минимальном значении измеряемого параметра в цепи протекает ток 4 мА. Если ток падает до 0 мА, система управления однозначно диагностирует обрыв линии или выход из строя датчика. Кроме того, базовый ток в 4 мА достаточен для электропитания самого преобразователя, что позволяет использовать двухпроводную схему подключения (питание от петли), экономя на кабельной продукции.
Классификация преобразователей
Рынок промышленной автоматики предлагает широчайший спектр преобразователей, которые можно классифицировать по нескольким признакам.
По типу обрабатываемого сигнала:
- Температурные преобразователи: специализированы для работы с термометрами сопротивления (Pt100, Pt1000) и термопарами различных градуировок.
- Преобразователи электрических величин: измеряют напряжение, ток, частоту, мощность в силовых сетях и преобразуют их в слаботочные унифицированные сигналы.
- Изоляторы (повторители): принимают стандартный сигнал (например, 4-20 мА) и выдают такой же сигнал, обеспечивая только гальваническую развязку (коэффициент передачи 1:1).
- Универсальные преобразователи: позволяют программно настраивать тип входного сигнала и диапазон измерения.
По способу электропитания:
- С питанием от выходной петли (Loop-powered): подключаются по двухпроводной схеме, питаются энергией токовой петли 4-20 мА.
- С внешним питанием: требуют отдельного источника питания (обычно 24 В постоянного тока или 220 В переменного тока). Обеспечивают полную трехканальную изоляцию (вход-выход-питание).
По конструктивному исполнению:

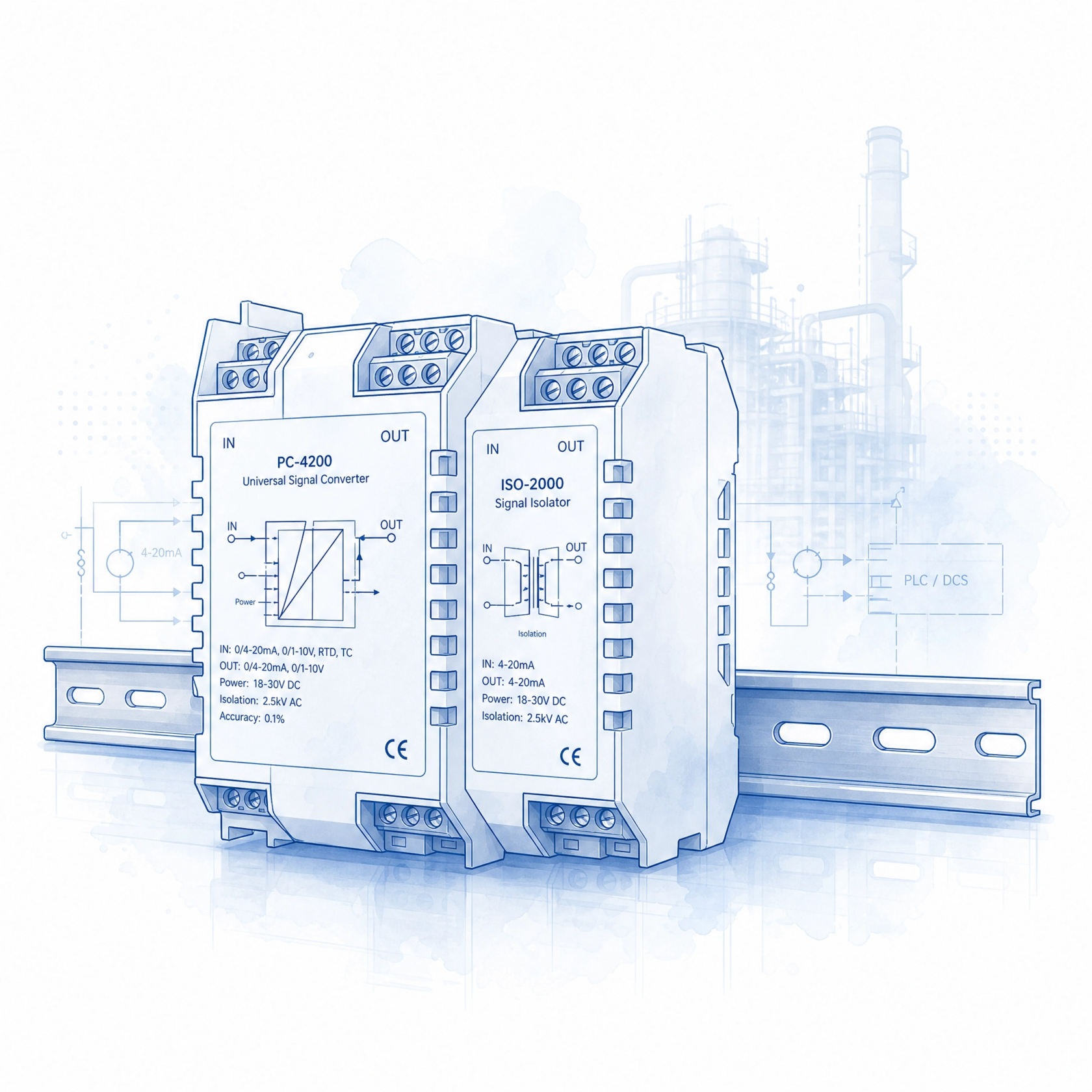

- Монтаж на DIN-рейку: наиболее распространенный формат для установки в шкафах автоматики.
- Монтаж в головку датчика ("таблетки"): миниатюрные устройства, устанавливаемые непосредственно в клеммную головку термодатчика.
- Полевое исполнение: устройства в прочных корпусах (IP65/IP67) для установки непосредственно на технологическом объекте.
Области применения и специфика выбора
Преобразователи сигналов находят применение практически во всех отраслях промышленности, где требуется надежный сбор данных.
В нефтегазовой и химической промышленности критическим требованием является взрывобезопасность. Здесь применяются специализированные преобразователи — барьеры искрозащиты. Они не только нормируют сигнал, но и ограничивают электрическую энергию, поступающую во взрывоопасную зону, до безопасного уровня, исключающего воспламенение газовых смесей.
В энергетике и металлургии оборудование работает в условиях мощных электромагнитных полей от генераторов, трансформаторов и частотных приводов. В таких условиях на первый план выходит качество гальванической изоляции и высокий коэффициент подавления синфазных помех (CMRR).
В системах водоснабжения и водоотведения часто требуется передача сигналов от удаленных насосных станций и резервуаров. Использование преобразователей с токовым выходом 4-20 мА позволяет передавать данные на расстояния до нескольких километров без потери точности.
При выборе преобразователя сигнала инженеру необходимо учитывать ряд ключевых технических параметров:
- Класс точности - для большинства промышленных задач достаточно точности 0.1% или 0.2%.
- Напряжение гальванической изоляции - стандартным значением является 1.5 кВ, однако для жестких условий эксплуатации требуются устройства с изоляцией 2.5 кВ и выше.
- Температурный дрейф - характеризует изменение погрешности при изменении температуры окружающей среды.
- Время отклика - важный параметр для быстропротекающих процессов (например, управление давлением или расходом).
- Поддержка цифровых протоколов - наличие протокола HART позволяет передавать диагностическую информацию поверх аналогового сигнала.
Заключение
Преобразователи сигналов являются незаметными, но незаменимыми компонентами современных систем автоматизации. Они выполняют роль надежного моста между физическим миром технологических процессов и цифровым миром систем управления. Правильный выбор и применение нормирующих преобразователей, с учетом специфики объекта и требований к помехозащищенности, является залогом стабильной, точной и безопасной работы всего промышленного предприятия.
