Что такое УЗИП и как выбрать?

В современном мире, насыщенном электроникой, защита электрических систем от перенапряжений становится критически важной задачей. Импульсные перенапряжения, вызванные ударами молнии, коммутационными процессами в электросетях или промышленными помехами, могут привести к серьезным повреждениям дорогостоящего оборудования, выходу из строя систем автоматизации и даже к пожарам. Для предотвращения таких последствий используются Устройства Защиты от Импульсных Перенапряжений (УЗИП), также известные как Surge Protective Devices (SPD).

УЗИП — это специализированное устройство, предназначенное для ограничения переходных перенапряжений и отвода импульсных токов в землю, тем самым защищая электрическое и электронное оборудование от повреждений. Принцип работы УЗИП основан на быстром изменении его электрического сопротивления: при нормальном напряжении оно имеет очень высокое сопротивление, а при возникновении перенапряжения сопротивление резко падает, открывая путь для импульсного тока в землю и ограничивая напряжение до безопасного уровня.

Необходимость использования УЗИП обусловлена несколькими факторами:

• Защита от прямых и косвенных ударов молнии. Молния является одним из самых мощных источников импульсных перенапряжений, способных вызвать катастрофические разрушения.
• Защита от коммутационных перенапряжений. Включение и выключение мощных электроприборов, электродвигателей, трансформаторов и другого оборудования в сети может создавать кратковременные, но значительные скачки напряжения.
• Защита от промышленных помех. Работа сварочного оборудования, индукционных печей и других промышленных установок также может генерировать импульсные перенапряжения.

Без адекватной защиты такие перенапряжения могут привести к выходу из строя чувствительной электроники, сокращению срока службы оборудования, потере данных и простоям в работе.

Типы УЗИП: классификация и применение

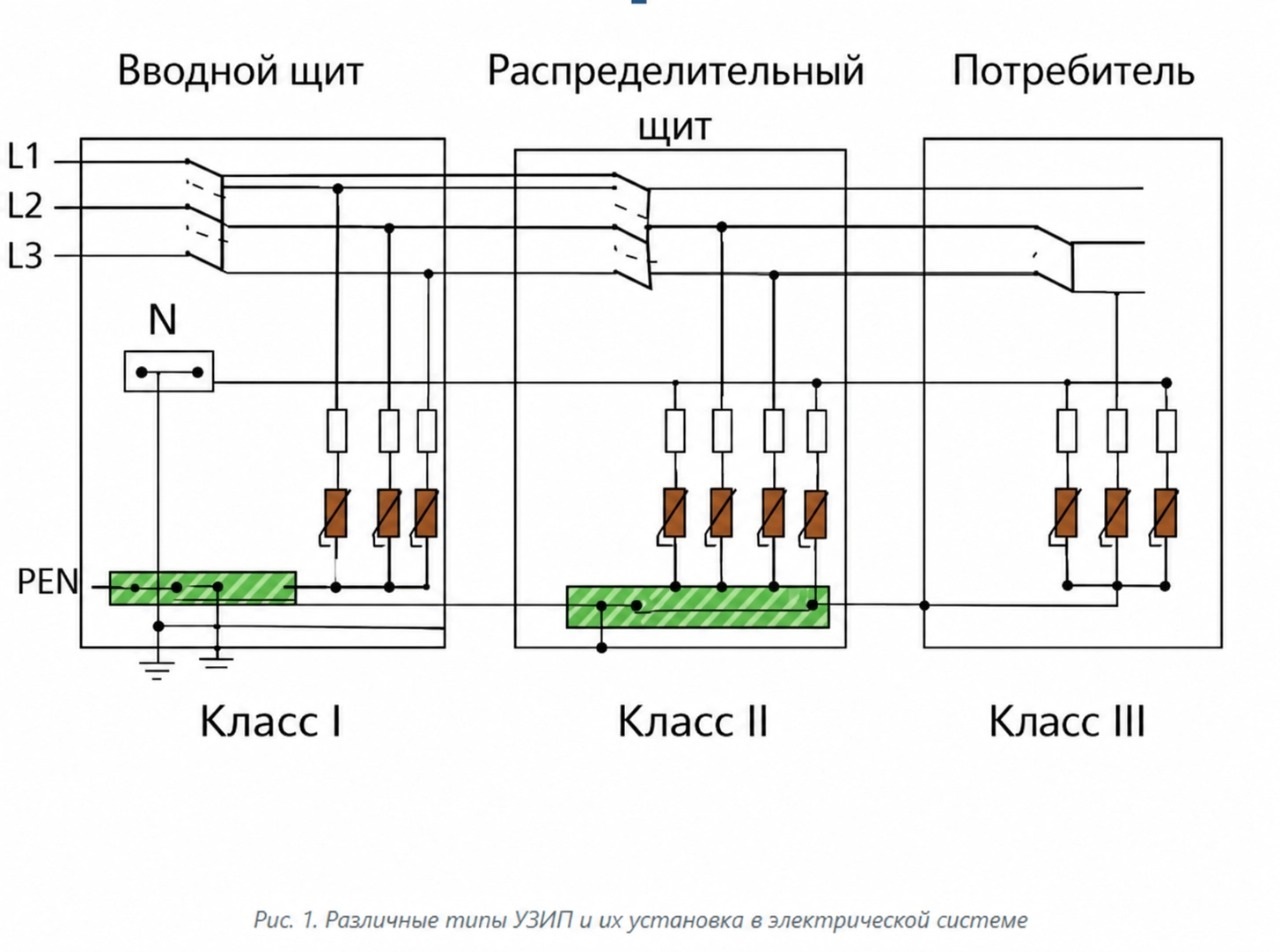

УЗИП классифицируются по типам (или классам) в зависимости от их способности выдерживать импульсные токи и места установки в электрической системе. Основные стандарты, такие как IEC 61643-11 и ANSI/UL 1449, определяют три основных типа УЗИП: Тип 1, Тип 2 и Тип 3.

УЗИП Тип 1 (Класс I)

УЗИП Тип 1 является первой линией защиты и устанавливается на вводе в здание, обычно между вторичной обмоткой сервисного трансформатора и главной распределительной панелью. Эти устройства предназначены для отвода мощных импульсных токов, вызванных прямыми или близкими ударами молнии. Они способны выдерживать форму тока 10/350 мкс, которая имитирует длительный, высоковольтный импульс молнии.

Применение:

• Защита ввода в здание.
• Объекты с повышенным риском удара молнии, особенно с воздушными линиями электропередач.
• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ).

УЗИП Тип 2 (Класс II)

УЗИП Тип 2 — наиболее распространенный тип, используемый для защиты внутренних распределительных сетей. Он устанавливается в главных и подчиненных распределительных щитах, а также в групповых щитках. УЗИП Тип 2 защищает от остаточных импульсов молнии, прошедших через УЗИП Тип 1, а также от коммутационных перенапряжений, генерируемых внутри здания. Эти устройства тестируются формой тока 8/20 мкс.

Применение:

• Главные и подчиненные распределительные щиты.
• Панели управления HVAC, лифтов, систем автоматизации.
• Защита входа и выхода ИБП.

УЗИП Тип 3 (Класс III)

УЗИП Тип 3 обеспечивает заключительный этап защиты и устанавливается непосредственно рядом с чувствительным оборудованием (например, в розетках, разветвительных коробках или внутри самого оборудования). Они имеют более низкую разрядную способность и предназначены для защиты от остаточных импульсов, которые не были полностью подавлены УЗИП Тип 1 и Тип 2. УЗИП Тип 3 тестируются комбинацией форм волн 1,2/50 мкс и 8/20 мкс.

Применение:

• Защита компьютеров, серверов, телекоммуникационного оборудования.
• Электронные устройства управления и ПЛК.
• Чувствительная бытовая техника.

Координация УЗИП

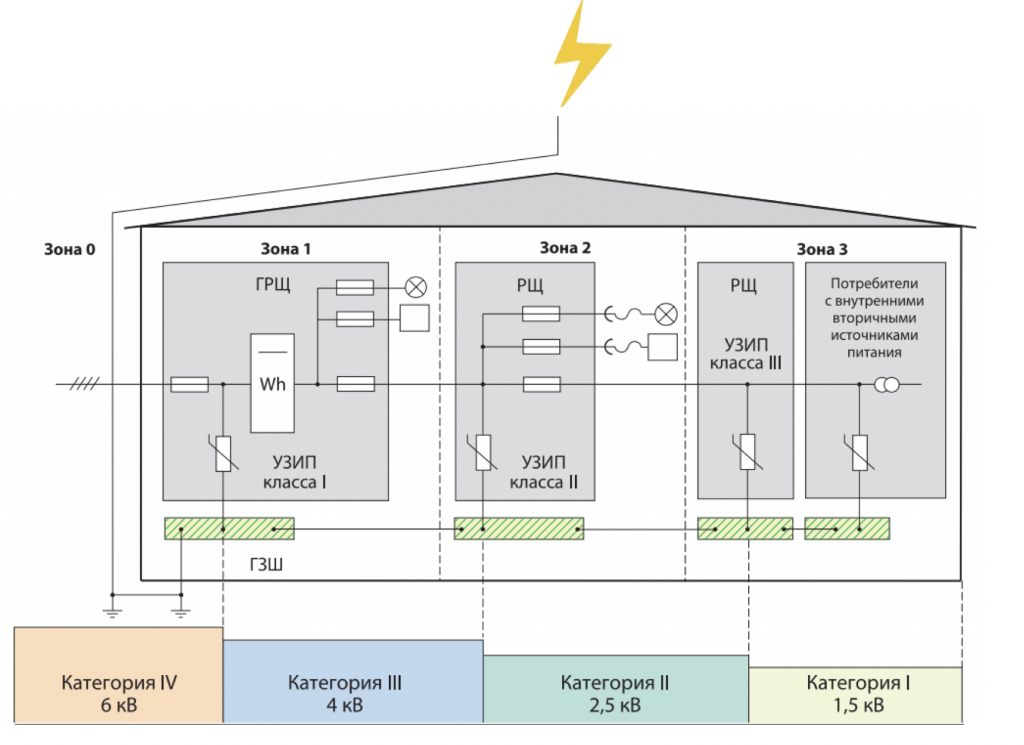

Для обеспечения максимальной защиты рекомендуется использовать многоуровневую (каскадную) систему защиты, включающую УЗИП всех трех типов. Важно соблюдать координацию между устройствами, чтобы импульсный ток последовательно отводился от более мощных УЗИП к менее мощным.

Важное условие: Расстояние между УЗИП разных классов должно быть не менее 10 метров для эффективной координации.

Принцип работы и основные компоненты УЗИП

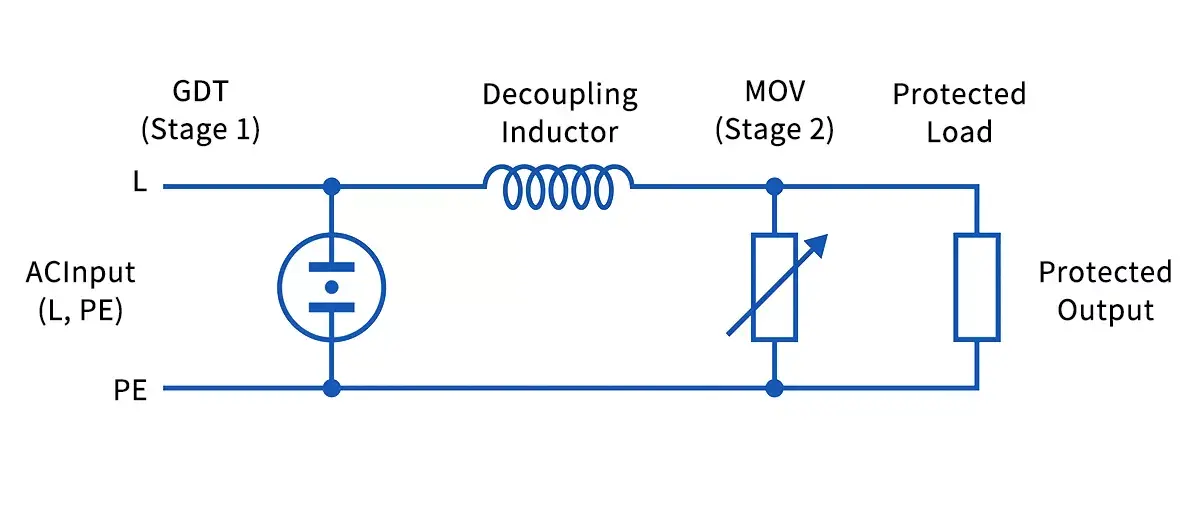

В основе работы УЗИП лежат нелинейные элементы, которые изменяют свое сопротивление в зависимости от приложенного напряжения. Основными компонентами являются варисторы и газоразрядные трубки.

Варисторы

Варистор (Voltage Dependent Resistor) это полупроводниковый резистор, сопротивление которого нелинейно зависит от приложенного напряжения. При нормальном напряжении его сопротивление очень велико, и он практически не пропускает ток. При превышении порогового напряжения сопротивление варистора резко уменьшается, и он начинает проводить ток, отводя избыточную энергию в землю. После спада перенапряжения варистор возвращается в исходное состояние.

Газоразрядные трубки (ГРТ)

Газоразрядная трубка (ГРТ), или искровой разрядник, представляет собой герметичную колбу, заполненную инертным газом, с двумя или более электродами. При нормальном напряжении ГРТ является изолятором. При возникновении перенапряжения газ ионизируется, и между электродами возникает электрический разряд (дуга), который шунтирует импульсный ток в землю. После прохождения импульса дуга гаснет, и ГРТ восстанавливает свои изоляционные свойства. ГРТ способны отводить значительно большие токи, чем варисторы, но имеют более медленное время срабатывания.

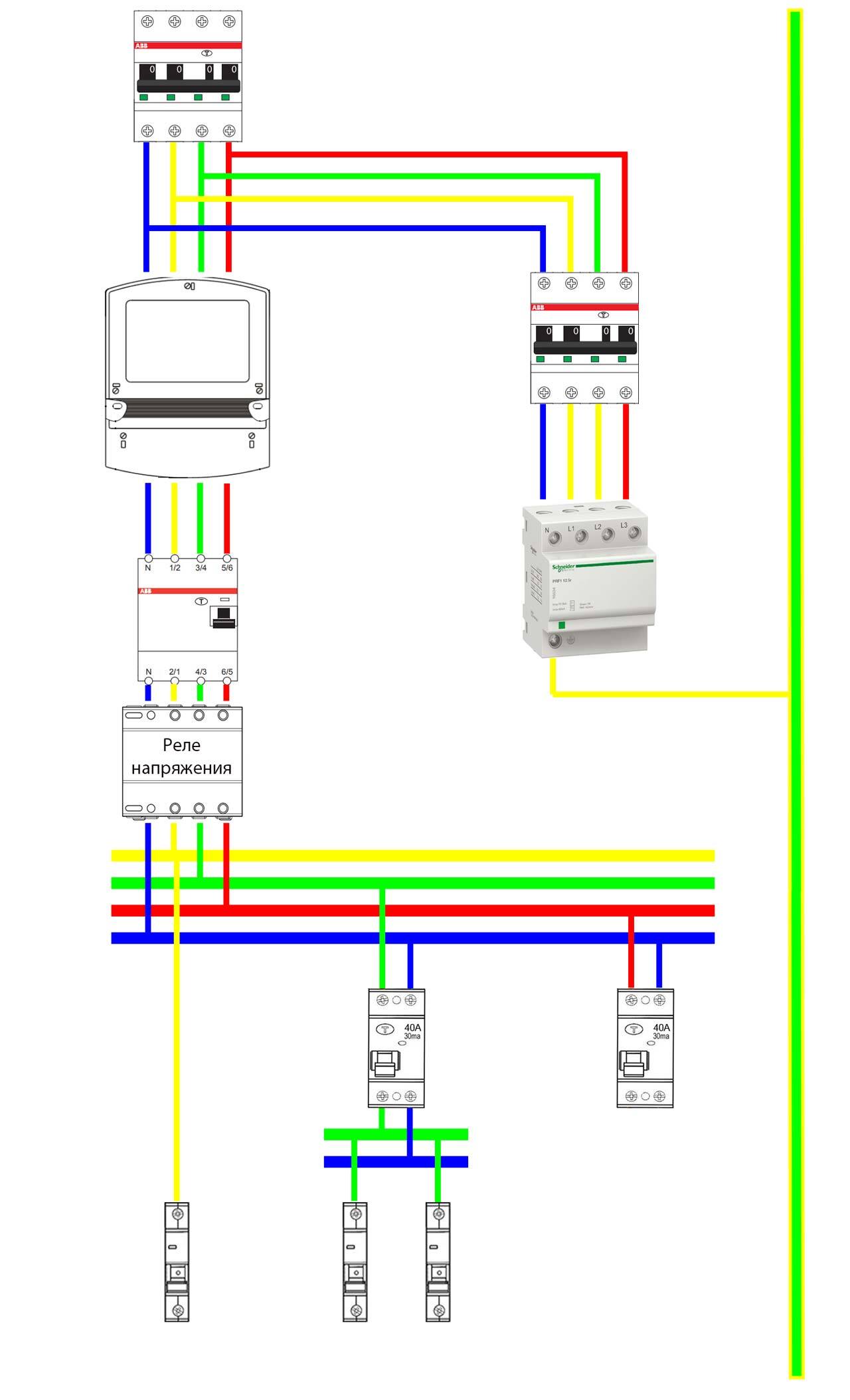

Схемы подключения УЗИП

Схемы подключения УЗИП зависят от типа электрической сети (однофазная или трехфазная) и системы заземления (TN-S, TN-C-S, TT). Общепринято обозначать схему установки УЗИП как «X+Y», где X — количество защищаемых фазных проводников, а Y — количество защищаемых нейтральных проводников относительно земли.

Схемы X+Y

• Схема X+0: Все УЗИП устанавливаются между проводниками сети (фазными и/или нейтральным) и PE-проводником. Применяется, когда перенапряжение развивается с земли (синфазные помехи).
• Схема X+1: Один УЗИП подключается между нейтральным проводником и землей, а остальные УЗИП — между фазными проводниками и нейтральным. Эта схема (например, 3+1 для трехфазной сети) рекомендуется как наиболее универсальная, когда источник перенапряжения не определен.

Подключение в различных системах заземления

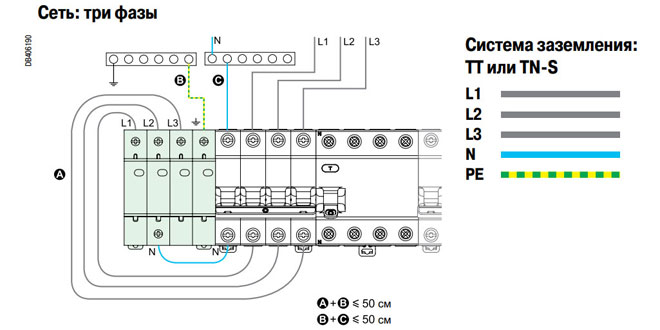

Система TN-S

В этой системе нейтральный (N) и защитный заземляющий (PE) проводники разделены по всей длине. УЗИП подключаются между фазными проводниками и PE, а также между N и PE. Схема 3+1 (для трехфазной сети) или 1+1 (для однофазной) является оптимальной.

Система TT

В системе TT нейтральный проводник заземляется на вводе, а открытые проводящие части электроустановки имеют независимое заземление. Здесь также используются схемы 3+1 или 1+1, но с учетом особенностей заземления.

Как выбрать УЗИП?

Выбор подходящего УЗИП зависит от нескольких ключевых факторов:

• Класс УЗИП (Тип 1, 2, 3): Определяется местом установки и уровнем ожидаемых перенапряжений. Для ввода в здание — Тип 1, для распределительных щитов — Тип 2, для защиты конечного оборудования — Тип 3.
• Номинальное напряжение сети: УЗИП должно соответствовать номинальному напряжению вашей электросети (например, 230 В для однофазной, 400 В для трехфазной).
• Максимальный импульсный ток (Imax) и номинальный ток разряда (In): Эти параметры указывают на способность УЗИП отводить импульсные токи. Чем выше значения, тем надежнее защита.
• Уровень защиты по напряжению (Up): Это максимальное остаточное напряжение, которое УЗИП пропускает к защищаемому оборудованию. Чем ниже Up, тем лучше защита.
• Система заземления: Выбор схемы подключения УЗИП должен соответствовать типу системы заземления (TN-S, TN-C-S, TT).
• Наличие внешней молниезащиты: Если здание оборудовано внешней молниезащитой, обязательно использование УЗИП Тип 1.

УЗИП для сигнальных цепей в системах промышленной автоматизации

Помимо защиты цепей питания, в системах автоматизации производства критически важную роль играют специализированные УЗИП для сигнальных и информационных линий. В то время как силовые УЗИП защищают от мощных бросков тока, сигнальные УЗИП оберегают "нервную систему" предприятия — каналы передачи данных и сигналов управления.

Почему сигнальные цепи требуют особой защиты?

Сигнальные линии (интерфейсы RS-485, Ethernet, петли тока 4-20 мА) работают на очень низких напряжениях (от 5 до 24 В). Даже незначительный импульс, который силовое УЗИП может проигнорировать, способен мгновенно вывести из строя входные каскады контроллера или датчика.

Ключевые отличия сигнальных УЗИП:

• Высокая чувствительность — срабатывают при гораздо более низких порогах напряжения.
• Сохранение качества сигнала — УЗИП не должен вносить искажения в высокочастотные данные (особенно критично для Ethernet и RS-485).
• Компактность — часто выполняются в виде тонких клеммных модулей (шириной около 12 мм) для установки в плотные ряды в шкафах управления.

Специальные требования в промышленности

Функциональная безопасность (SIL)
Для систем противоаварийной защиты (ПАЗ) используются УЗИП с сертификатом SIL3, гарантирующие предсказуемое поведение при отказе.

Взрывозащита (Ex i)
На опасных объектах (нефтехимия, газ) применяются искробезопасные УЗИП, ограничивающие энергию импульса до уровня, исключающего воспламенение среды.

Правила монтажа и эксплуатации УЗИП

Правильный монтаж и соблюдение правил эксплуатации критически важны для эффективной работы УЗИП.

Основные правила монтажа

• Короткие соединительные проводники: Соединительные провода должны быть максимально короткими (не более 0.5 м), так как их индуктивность снижает эффективность защиты.
• Сечение проводников: Минимальное сечение заземляющих проводников УЗИП должно быть не менее 4 мм² (медь). Для уменьшения индуктивности рекомендуется использовать плоские проводники.
• Не заземлять на DIN-рейку: PE-вывод УЗИП должен быть соединен непосредственно с шиной заземления или болтом заземления щитка, а не с DIN-рейкой, так как надежность такого соединения недостаточна для отвода больших импульсных токов.
• Предварительная защита: УЗИП должен быть защищен автоматическим выключателем или предохранителем, соответствующим нагрузке цепи.

Частые ошибки при установке

• Плохой контур заземления: установка УЗИП в щиток с некачественным заземлением делает защиту неэффективной.
• Неправильное подключение: ошибки в схеме подключения, не соответствующие системе заземления, могут привести к серьезным последствиям.
• Несоответствие класса: использование УЗИП несоответствующего класса для данного участка сети.
• Недостаточная степень защиты корпуса: установка УЗИП в электрощитах со степенью защиты менее IP30.

Эксплуатация

УЗИП не требует специального технического обслуживания. Рекомендуется периодически (например, в начале и конце грозового сезона) осматривать щиток, проверять все соединения и состояние индикаторов УЗИП. Зеленый цвет индикатора обычно означает рабочее состояние, красный — необходимость замены модуля.

Пример комплексной защиты шкафа автоматики

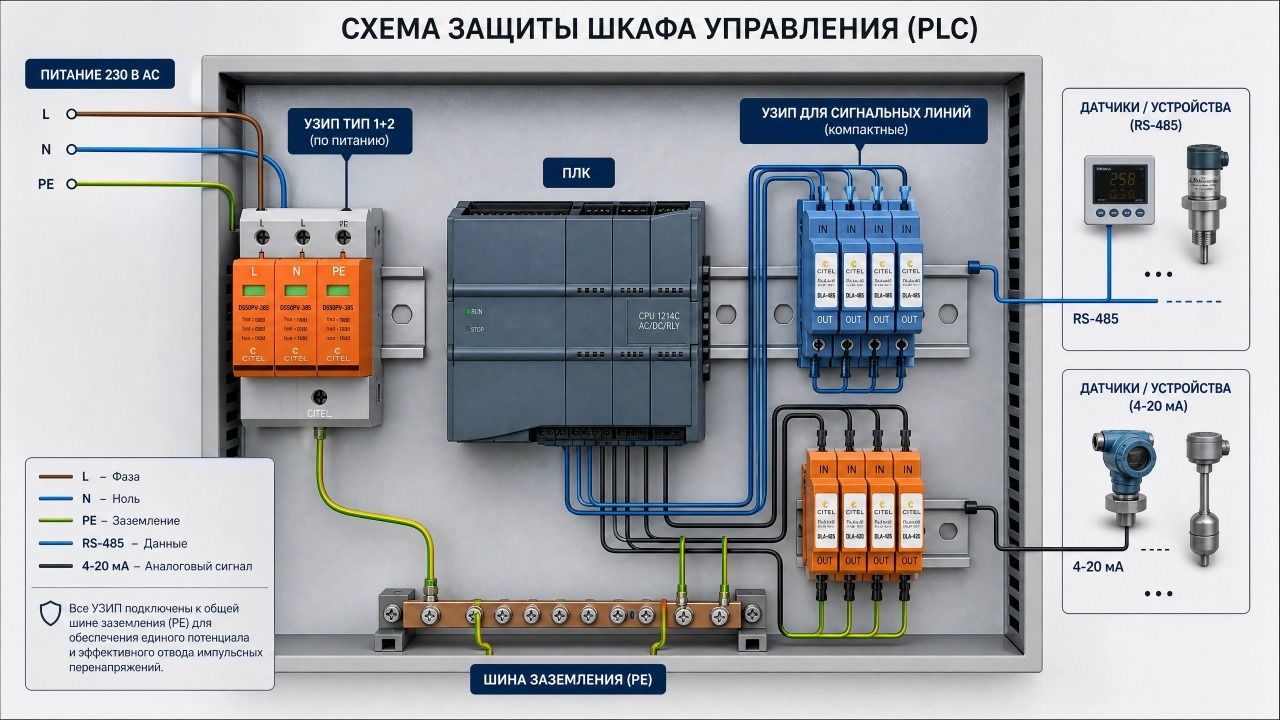

Ниже представлена схема, иллюстрирующая комплексный подход к защите шкафа управления (ПЛК) от импульсных перенапряжений, включающая как УЗИП для цепей питания, так и для сигнальных линий.
