Расчёт искробезопасной цепи: Uo, Io, Po, Co, Lo и кабель

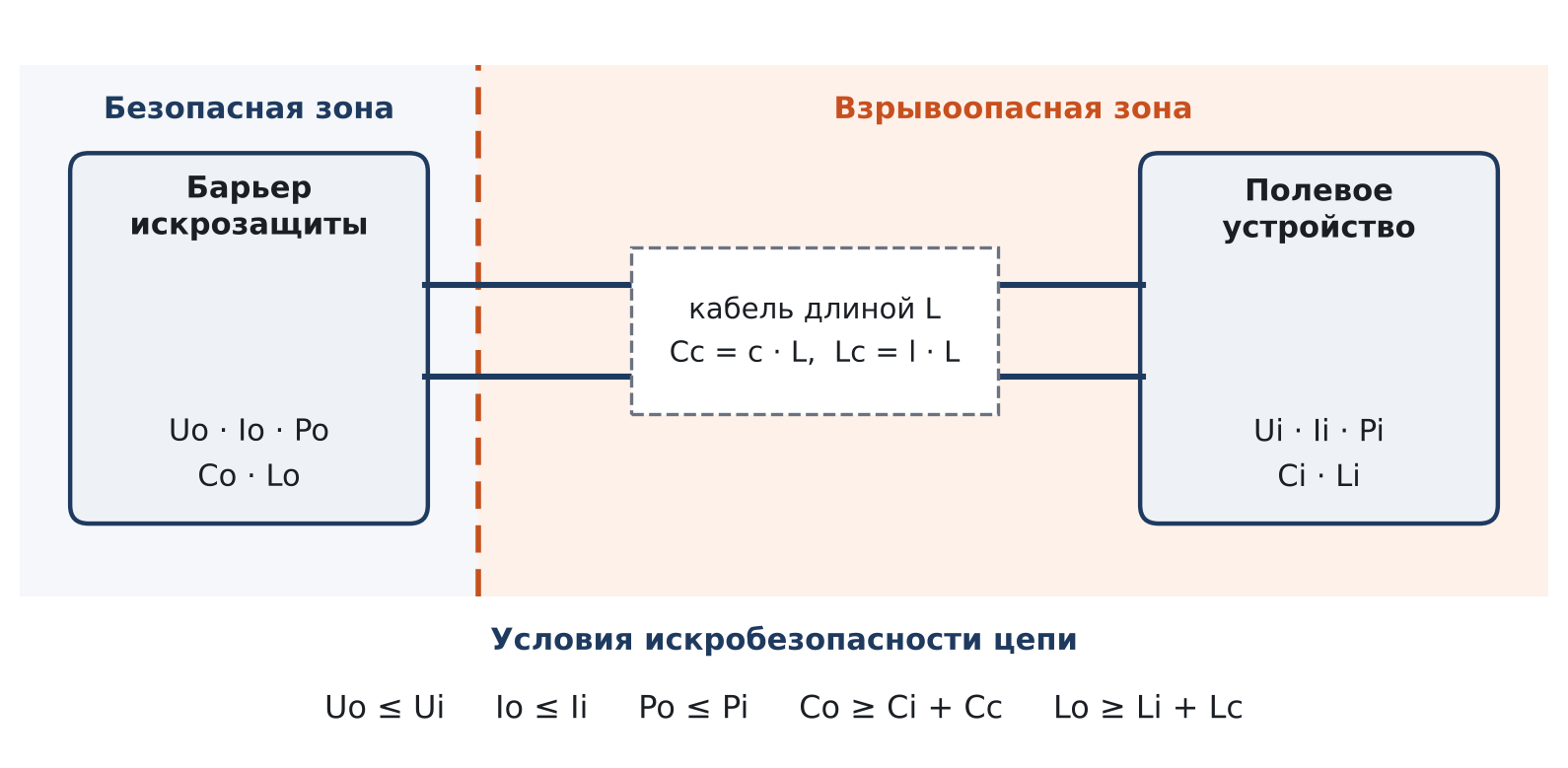

Искробезопасность — свойство не отдельного прибора, а всей цепи: барьера, кабеля и полевого устройства. Знак Ex на датчике и барьере сам по себе не гарантирует безопасность, пока параметры элементов не сопоставлены.

1. Принцип: ограничить энергию, а не исключить искру

В обычной цепи искра при замыкании или размыкании контакта — штатное явление. Во взрывоопасной зоне она может воспламенить газовоздушную смесь. Вид взрывозащиты «искробезопасная электрическая цепь i» ограничивает энергию так, чтобы ни искра, ни нагрев не смогли воспламенить смесь. Для группы газов IIC требования наиболее строгие.

Энергию определяют два фактора:

• Источник. Барьер ограничивает напряжение, ток и мощность, поступающие во взрывоопасную зону: Uo, Io, Po.
• Накопители. Ёмкость и индуктивность полевого устройства и кабеля — Ci, Li, Cc, Lc — запасают энергию. Их допустимую сумму ограничивают Co и Lo барьера.

Уровни взрывозащиты. Уровень ia сохраняет безопасность при двух неисправностях и допускается для зоны 0; ib рассчитан на одну неисправность и применяется в зоне 1; ic действует в нормальном режиме для зоны 2. Барьер относится к связанному оборудованию и обычно устанавливается вне взрывоопасной зоны.

2. Параметры: что означает каждый и где его искать

Все значения берут из сертификатов и паспортов оборудования. Выходные параметры барьера сравнивают с входными параметрами полевого устройства и расчётными параметрами кабеля.

Ui, Ii, Pi — предельные, а не рабочие значения. Они показывают, что устройство выдержит без потери искробезопасности, а не то, что оно потребляет.

3. Алгоритм проверки: пять шагов

1. Соберите исходные данные: сертификаты, параметры барьера и устройства, группу газов, температурный класс, диапазон температур, длину и тип кабеля.
2. Сверьте вид и уровень взрывозащиты: уровень устройства должен соответствовать зоне, а барьер — группе газов и классу.
3. Проверьте источник: Uo ≤ Ui, Io ≤ Ii, Po ≤ Pi.
4. Проверьте накопители: Co ≥ Ci + Cc, Lo ≥ Li + Lc с учётом правила 1 %.
5. Проверьте работоспособность: хватит ли напряжения на датчике при максимальном токе и сопротивлении линии.

Результат оформляют протоколом проверки искробезопасности цепи в проектной документации.

4. Кабель: как получить Cc и Lc

Именно кабель чаще всего «съедает» запас по Co. Лучший источник данных — паспорт кабеля. Например, для Lapp JE-Y(ST)Y…BD EB указаны взаимная ёмкость до 100 нФ/км и индуктивность около 0,65 мГн/км.

• Если паспортных данных нет, IEC 60079-14 допускает консервативные значения 200 пФ/м и 1 мкГн/м.
• Если экран заземлён, учитывайте связь «жила — экран» и берите наихудшее значение для схемы подключения.
• Для многожильного кабеля отдельно проверьте требования стандарта к совместной прокладке нескольких искробезопасных цепей.
• Если сертификат даёт Lo/Ro, длинную линию можно дополнительно проверить по отношению L/R.

Голубая оболочка — маркировка искробезопасной цепи, а не расчётный параметр: цвет не влияет на ёмкость и индуктивность.

5. Правило 1 %: когда Co и Lo уменьшают вдвое

Если суммарные внутренние Ci и Li полевых устройств без кабеля одновременно превышают 1 % от Co и Lo барьера, допустимые Co и Lo уменьшают вдвое. Исключение — когда в сертификате барьера прямо указаны комбинированные значения.

В примере ниже Ci = 10 нФ — 10 % от Co, а Li = 20 мкГн — только 0,5 % от Lo. Правило не срабатывает, поэтому Co и Lo используют полностью.

6. Расчётный пример: датчик давления на линии 500 м

Датчик давления 4–20 мА с HART установлен в зоне 1 для газа группы IIC. Контур запитан через активный изолирующий барьер, длина кабеля — 500 м.

6.1. Исходные данные

Кабель: c = 100 пФ/м, l = 0,65 мкГн/м, длина L = 500 м.

6.2. Условия по источнику

6.3. Условия по накопителям

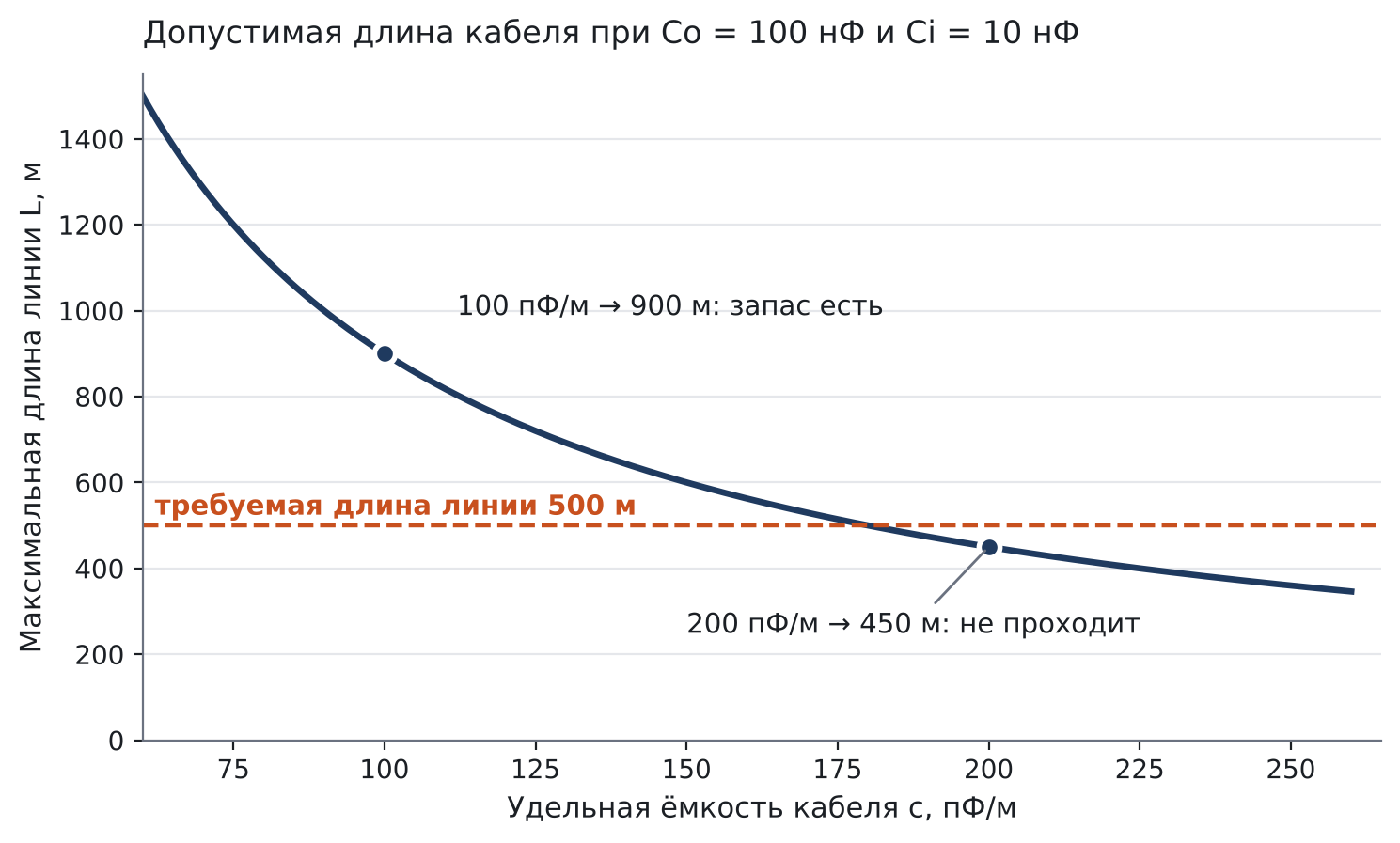

Предельная длина линии: по ёмкости — 900 м, по индуктивности — около 6100 м. Ограничивает ёмкость.

6.4. Если параметров кабеля нет

Примем значения по умолчанию: 200 пФ/м и 1 мкГн/м.

Предельная длина по ёмкости составит только 450 м. С паспортными данными линия проходит с запасом, а по консервативным — нет. Поэтому запрос данных у производителя кабеля помогает избежать избыточно дорогого барьера или лишнего разбиения линии.

6.5. Проверка работоспособности

Безопасный контур должен ещё и работать. Для двухпроводного датчика напряжение на нём равно напряжению барьера при 20 мА за вычетом падения на линии:

Если барьер обеспечивает 16 В, датчику нужно минимум 12 В, то Rлин, макс = (16 − 12) / 0,02 = 200 Ом. Сопротивление петли из двух жил 1,5 мм² длиной по 500 м — около 12 Ом, запас достаточный. Для HART учитывайте также минимальную нагрузку контура и общую ёмкость линии.

7. Типичные ошибки

• Проверяют только Uo и Io и забывают про ёмкость и индуктивность.
• Берут параметры кабеля «на глаз» или не учитывают связь «жила — экран».
• Путают группы газов: барьер IIB не подходит для водорода IIC.
• Не суммируют Ci и Li всех устройств в одной цепи.
• Принимают Ui, Ii, Pi за рабочие значения, хотя это пределы.
• Путают Um и Uo: Um относится к неискробезопасным клеммам, Uo — к выходу во взрывоопасную зону.
• Не проверяют температурный класс и диапазон окружающей температуры.
• Не оформляют протокол, поэтому расчёт не попадает в проектную документацию.

8. Что делать, если условия не выполняются

• Сократить линию или разделить её на несколько цепей.
• Выбрать кабель с меньшей удельной ёмкостью или получить реальные паспортные данные.
• Подобрать барьер с большими Co и Lo для требуемой группы газов.
• Выбрать датчик с меньшими Ci и Li или более высокими Ui, Ii, Pi.
• Проверить цепь по L/R, если ограничивает индуктивность.

Важно: менять группу газов ради сходимости расчёта нельзя — её определяет среда на объекте.

9. Как расчёт связан с выбором барьера

Uo, Io, Po, Co и Lo зависят от модели барьера и группы газов, поэтому окончательный расчёт проводят после выбора оборудования. В серии T модели сгруппированы по типам сигналов.

Есть исполнения 1:1, 1:2 и 2:2. Серия T имеет корпус 12,5 мм и питание через шину на DIN-рейке или клеммы. Серия H рассчитана на клеммную панель, быструю замену модулей и резервированное питание.

Для диагностики HART доступны HART-мультиплексоры; для импульсной защиты — УЗИП серии T; готовое комплексное решение — панели серии T. Если нужна только развязка в безопасной зоне, смотрите гальванические изоляторы серии T.

Итоги

Материал носит справочный характер. Окончательные решения принимайте по действующим редакциям стандартов, сертификатам и документации на конкретное оборудование.
