Зачем нужна гальваническая изоляция сигналов: наводки, контуры заземления и примеры из практики

2026-10-15 15:14 Все

Аналоговый сигнал 4–20 мА или милливольты термопары — самая «тонкая» часть системы автоматизации. Он идёт по кабелю на десятки и сотни метров рядом с силовыми линиями, частотными преобразователями и сварочными постами, а заземлён сразу в нескольких местах. Поэтому почти на любом объекте рано или поздно появляется вопрос: почему показания «гуляют», почему выходят из строя входные модули контроллера и почему всё работает на стенде, но не работает на месте. Часто причина одна: между полем и системой управления нет гальванической изоляции. Разбираем, что это такое, от чего она защищает и как не потерять её эффект при монтаже.

Коротко

  • Гальваническая изоляция разделяет входную и выходную цепи так, что постоянный ток между ними течь не может, а сигнал передаётся через трансформатор, оптрон или ёмкостную связь.
  • Она разрывает контуры заземления и поднимает допустимое синфазное напряжение. Это главные причины погрешностей в аналоговых цепях на больших объектах.
  • Изоляция не лечит всё: дифференциальные наводки, молнию и перенапряжения она сама не убирает. Нужны экранирование, витая пара и УЗИП.
  • Изолятор, барьер искрозащиты и УЗИП решают разные задачи и дополняют друг друга.

1. Что такое гальваническая изоляция

В обычной цепи сигнал и «земля» связаны проводником: ток течёт от источника к приёмнику и возвращается по общему проводу. Гальваническая изоляция убирает прямую проводящую связь между двумя частями схемы. Энергия и информация переходят через «зазор» иным способом:

  • Магнитная (трансформаторная) связь. Сигнал преобразуется в переменный и передаётся через трансформатор. В изоляторах и барьерах Beijing PingHe используется магнитоэлектрическая изоляция, а в барьерах серии T применён планарный трансформатор.
  • Оптическая связь. Сигнал превращается в свет в оптроне и обратно в электрический.
  • Ёмкостная связь. Сигнал передаётся через изолирующий конденсатор.

Между сторонами остаётся электрическая прочность изоляции: изолятор выдерживает разность потенциалов в сотни вольт и больше (конкретное значение — в паспорте модели), но не пропускает постоянный ток.

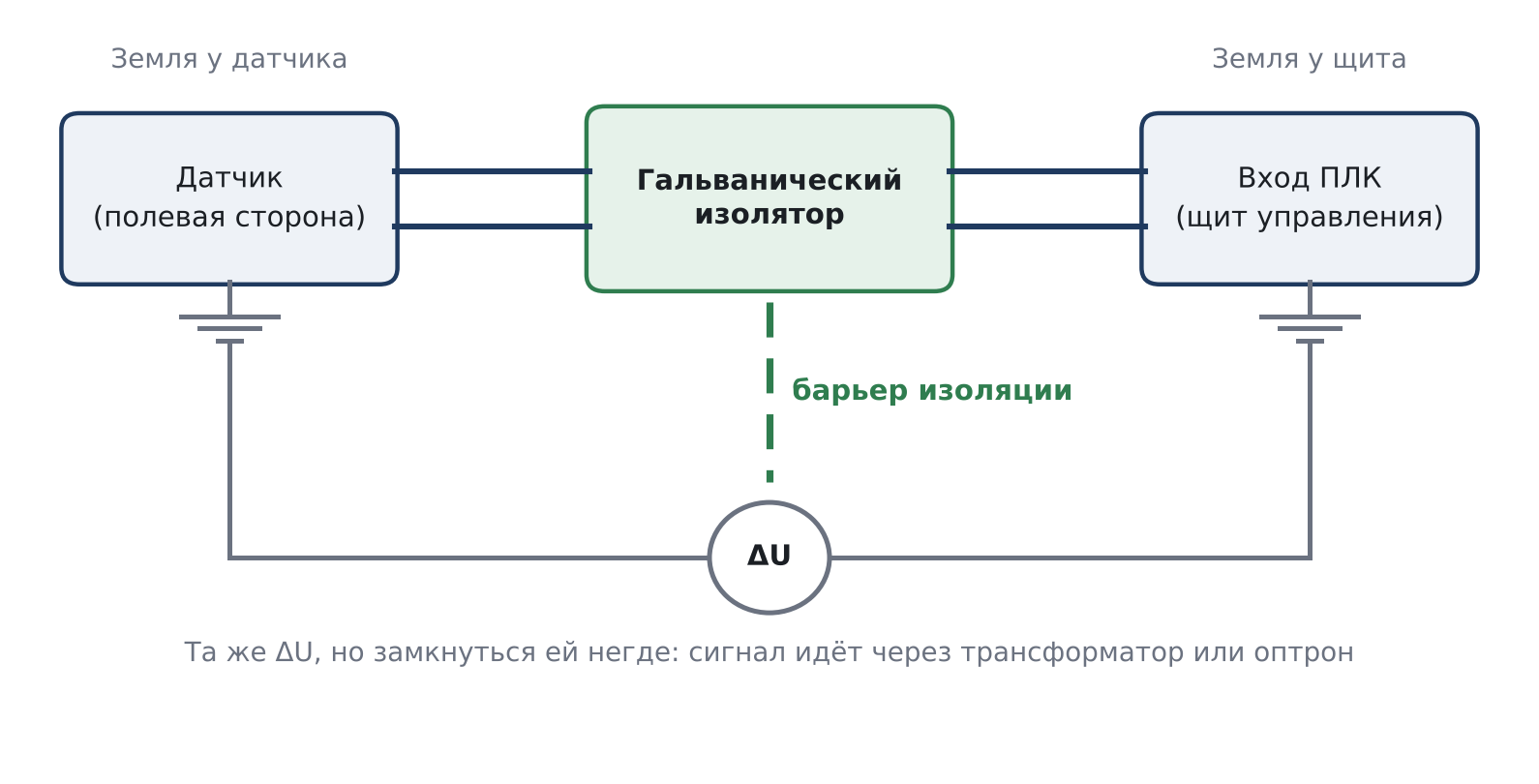

Схема гальванической изоляции между датчиком и входом ПЛК
Рис. 1. Изолятор разрывает путь для тока контура заземления: разность потенциалов сохраняется, но не влияет на сигнал.

2. От чего защищает изоляция

2.1. Контуры заземления

Идеальная «земля» с одним потенциалом существует только в учебниках. На реальном объекте точки заземления датчика и щита разнесены на десятки и сотни метров и подключены к разным шинам. Между ними возникает разность потенциалов: от долей вольта до единиц вольт и выше, особенно при больших токах в заземляющих проводниках, работе мощных приводов, сварке и грозовых разрядах.

Если сигнальная цепь соединена с землёй с обеих сторон (общий минус датчика на одном конце, вход ПЛК на другом), эта разность потенциалов создаёт ток по цепи «земля — экран или общий провод — земля». Падение напряжения от этого тока складывается с полезным сигналом и попадает в измерение.

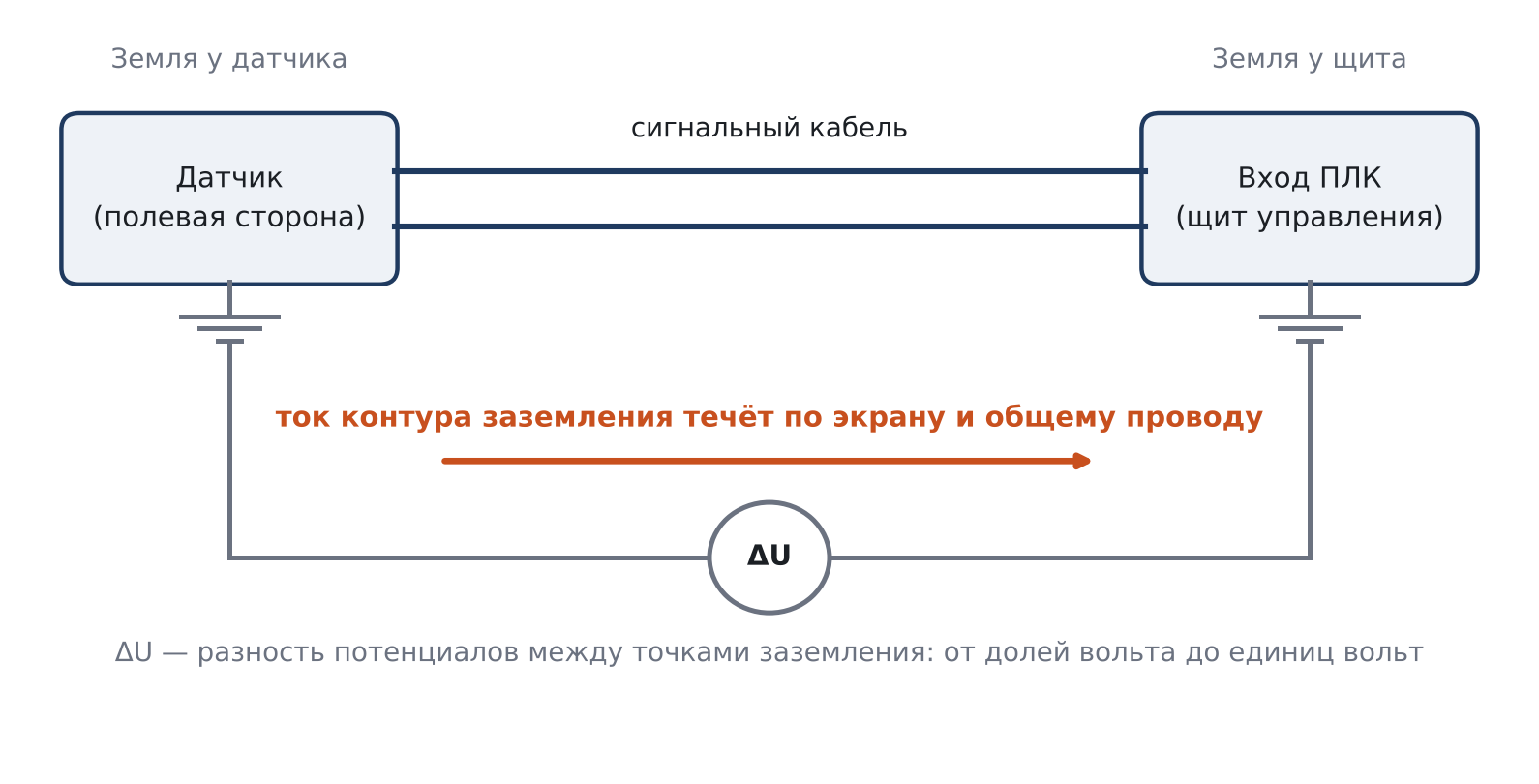

Схема контура заземления между датчиком и щитом управления
Рис. 2. Разность потенциалов между двумя точками земли создаёт ток по экрану и общему проводу.

Масштаб проблемы легко оценить. Диапазон токового сигнала 4–20 мА составляет 16 мА, так что 0,1 % от диапазона — это всего 16 мкА. Паразитный ток утечки в 50 мкА даёт погрешность около 0,3 %, то есть вклад, сопоставимый с классом точности самого датчика. Для термопар ситуация ещё жёстче: полезный сигнал измеряется милливольтами.

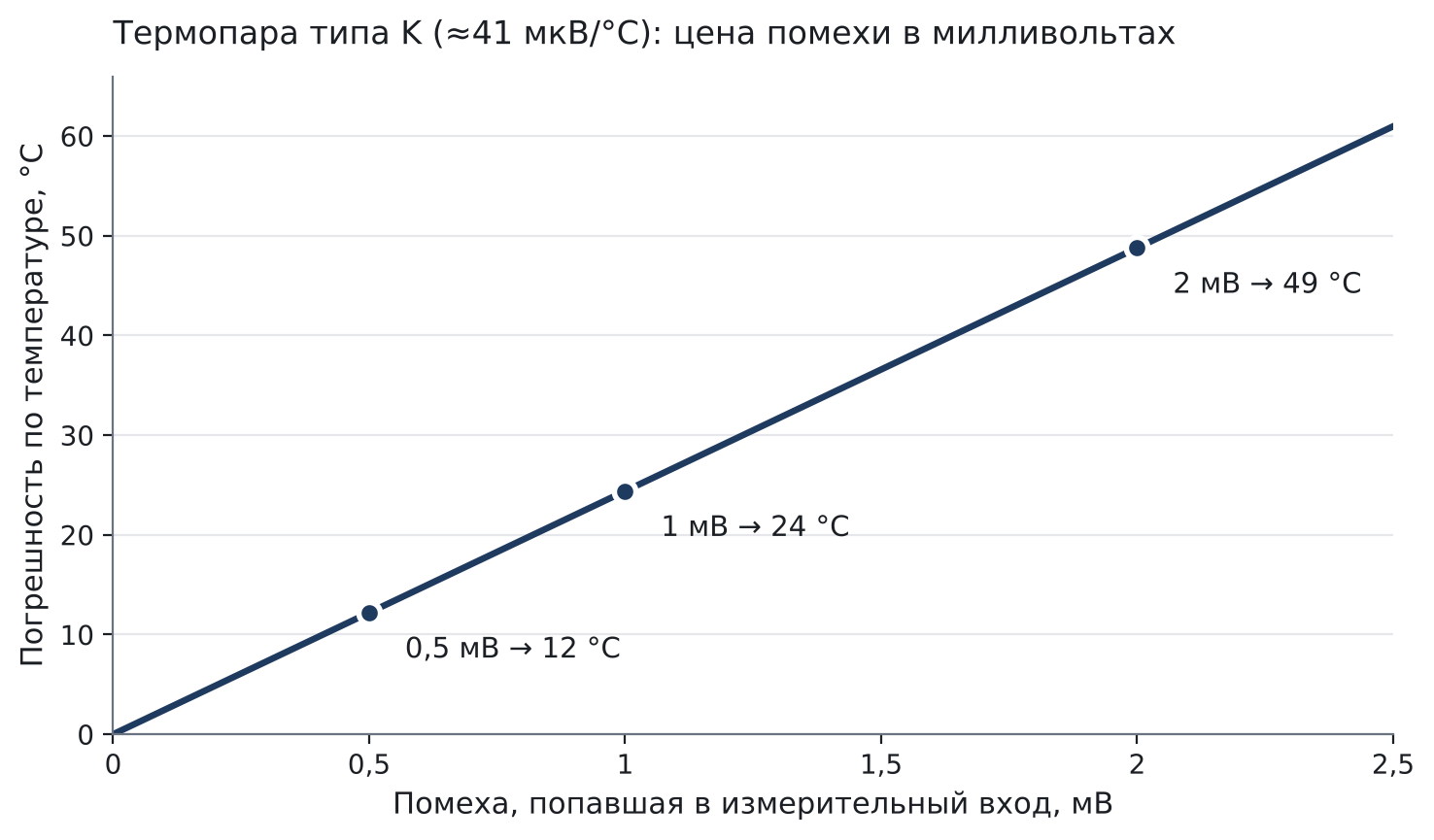

График погрешности термопары типа K из-за напряжения помехи
Даже небольшая помеха в милливольтах создаёт заметную погрешность измерения температуры термопарой.

2.2. Синфазные и дифференциальные помехи

Помехи делятся на два типа, и изоляция работает с ними по-разному:

  • Синфазная помеха действует одинаково на оба провода относительно земли: это разность потенциалов земель, наводки от частотных преобразователей (резкие фронты напряжения порядка киловольт в микросекунду создают токи через паразитные ёмкости), сварки и коммутаций. Изоляция принципиально устраняет путь для синфазных токов и допускает большое синфазное напряжение на входе.
  • Дифференциальная помеха возникает между двумя проводами пары: магнитные наводки от силовых кабелей, радиочастотные помехи. Изоляция сама по себе её не уменьшает. Здесь работают витая пара, экранирование, фильтрация и прокладка отдельно от силовых линий.

На практике эти механизмы связаны: синфазная помеха на неидеальном входе частично превращается в дифференциальную. Поэтому изоляция остаётся важной и там, где основная проблема кажется «наводкой», а не землёй.

2.3. Защита оборудования и людей

При аварии в полевой цепи (пробой изоляции кабеля, попадание сетевого напряжения, перенапряжение при коммутации) без изоляции опасное напряжение распространяется на вход контроллера и дальше по системе. Изолятор ограничивает зону поражения: на стороне системы управления остаётся только испытательное напряжение его изоляции. Помните: изолятор не заменяет защиту от импульсных перенапряжений. Для молниевых и коммутационных импульсов нужны УЗИП, и работают они в паре с изолятором.

2.4. Общий минус и взаимное влияние каналов

Если несколько датчиков подключены к общей клемме «минус» и к общему питанию, замыкание на землю или потеря потенциала в одном контуре искажает показания остальных. С канальной изоляцией (каждый вход отделён от остальных и от питания) такая неисправность остаётся локальной: пострадает один канал, а не группа.

3. Типовые ситуации из практики

Ниже обобщённые типовые случаи, которые встречаются при вводе в эксплуатацию и модернизации систем автоматизации. Это не отчёт по конкретному объекту; цифры показывают порядок величин.

СитуацияСимптомПричинаРешение
Термопара на печиПоказания «скачут» на десятки градусов при включении частотного преобразователя или сваркиСинфазная помеха и разность потенциалов земель; термопара с заземлённым спаемИзолятор для термопар перед входом контроллера; витая экранированная пара; экран заземлить с одной стороны
Резервуарный паркСистематический сдвиг показаний уровня 4–20 мА на 0,3–1 %, который меняется в течение сутокДатчики и щит заземлены на разные контуры; ток по экрану создаёт падение напряженияГальванически изолированные аналоговые входы; проверка потенциала между землями
Группа датчиков с общим минусомПри замыкании на землю одного датчика «уходят» показания всей группыОбщая клемма «минус» и общее питание контуровКанальная изоляция: изолятор на каждый контур, 1:1 или 2:2
Выход из строя входных модулейРегулярно «горят» аналоговые входы ПЛК после грозы или коммутаций в соседней линииИмпульсные перенапряжения и гроза в протяжённых линиях без защитыУЗИП в линии плюс изоляция входа; проверка заземления и разделения кабельных трасс
Аналоговый выход на клапанПозиционер «дрожит» или самопроизвольно открывается при пуске насосаНаводки от силового кабеля насоса и разность потенциалов земельИзолятор аналогового выхода у щита; разнести трассы с силовыми линиями

Общая закономерность: проблема проявляется там, где есть протяжённая линия, разные точки заземления и мощные источники помех. На стенде всех трёх факторов нет, поэтому система кажется исправной.

4. Изолятор, барьер искрозащиты и УЗИП: кто за что отвечает

Эти устройства часто путают, потому что они стоят рядом на DIN-рейке и часто делают похожую работу с сигналом. Но задачи у них разные.

УстройствоОсновная задачаИзоляцияКогда нужно
Гальванический изоляторРазвязка и преобразование сигналов; защита от помех и земляных петельДаИзмерительные цепи в безопасной зоне, длинные линии, разные земли
Барьер искрозащиты серии T / серии HОграничение энергии во взрывоопасную зону плюс изоляция (активные барьеры)ДаДатчик или исполнительный механизм во взрывоопасной зоне
УЗИПОтвод импульсных перенапряжений от молнии и коммутацийНетЛинии, выходящие за пределы здания, протяжённые трассы
Реле безопасностиВыполнение функций безопасности (аварийный останов и др.), SIL3Изолированные каналыКонтуры с требованием по функциональной безопасности

Если сигнал идёт из взрывоопасной зоны, барьер «для безопасной зоны» заменить изолятором нельзя: нужен барьер с соответствующим сертификатом. И наоборот: активный барьер уже содержит гальваническую развязку, поэтому отдельный изолятор в той же цепи обычно не нужен. Как проводится расчёт такой цепи, мы разбираем в статье про параметры Uo, Io, Po, ёмкость и индуктивность кабеля.

5. Типы изоляторов и как их читать в каталоге

Изоляторы различаются по организации каналов и по тому, что они разделяют. На странице гальванических изоляторов серии T сигналы разбиты по назначению:

  • Аналоговый вход — передача сигнала датчика (4–20 мА и др.) в систему управления.
  • Аналоговый выход — передача управляющего сигнала на исполнительный механизм.
  • Вход для термопар (и термосопротивлений) — измерение температуры с преобразованием сигнала в унифицированный.

По числу каналов используются три схемы: 1:1 (один вход — один выход), 1:2 (разветвитель: один сигнал на два независимых приёмника, например ПЛК и регистратор) и 2:2 (два независимых канала в одном корпусе, экономия места). Ещё один важный признак — портность изоляции: в трёхпортовых схемах (вход, выход и питание изолированы друг от друга) изолирован даже источник питания, и это даёт максимальную защиту от земляных петель.

Разноцветные клеммы, которые используются в линейке, снижают риск ошибки при монтаже: цвет сразу подсказывает назначение цепи. Если нужно собрать на DIN-рейке сразу целый узел (передача, преобразование и изоляция сигналов, горячая замена модулей), посмотрите панели серии T.

6. Как выбрать изолятор: чек-лист

ПараметрНа что смотретьПочему важно
Тип сигнала4–20 мА, напряжение, термопара (какой тип), термосопротивление (Pt100 и др.), дискретный сигналОпределяет раздел каталога и входной каскад
Направление—Разные модели; их нельзя применять взаимозаменяемо
Точность и дрейфОсновная погрешность, температурный дрейф, нелинейностьОпределяют, не «съест» ли изолятор класс точности датчика
ИзоляцияИспытательное напряжение между входом, выходом и питанием; число портовЗависит от уровня помех и требований безопасности
HARTПрозрачность для HART, если цифровая связь с датчиком нужнаНе все изоляторы пропускают HART; проверьте до закупки
Питание24 В, шина питания или клеммы, потребляемый токВлияет на схему питания шкафа и резервирование
ПлотностьШирина корпуса, число каналов, 2:2Определяет размер шкафа
УсловияДиапазон температур, влажность, вибрацияНадёжность в реальных условиях эксплуатации
ДокументыСертификаты, описание типа, межповерочный интервалНужны для приёмки и поверки измерительного канала

Если нужна диагностика полевых HART-приборов без выезда на объект, обратите внимание на HART-мультиплексоры с выходом по Modbus RTU и Modbus TCP.

7. Монтаж: как не потерять эффект изоляции

  • Ставьте изолятор ближе к контроллеру (на стороне щита) и используйте для линии экранированную витую пару.
  • Заземляйте экран с одной стороны, как правило со стороны системы управления. Экран, заземлённый с двух сторон, сам становится проводником контура заземления.
  • Не соединяйте «земли» по разные стороны изолятора (общим проводом, перемычкой, общей шиной) — иначе вы вернёте обратно то, что убрал изолятор.
  • Разносите кабели: сигнальные отдельно от силовых, особенно от выходов частотных преобразователей. Пересекайте их под прямым углом.
  • Сохраняйте воздушные зазоры и пути утечки между цепями с разным потенциалом, как указано в документации.
  • Учитывайте допустимое синфазное напряжение и не превышайте его при проектировании цепей питания.

8. Типичные ошибки

  • «Изолятор поставили — значит, всё решено». Экраны и заземление всё равно нужно выполнить правильно.
  • Ожидание защиты от молнии. Для импульсных перенапряжений нужны УЗИП, а изолятор их дополняет.
  • Выбор по цене без учёта дрейфа и точности. Дешёвый изолятор может снизить точность измерительного канала.
  • Смешивание сигналов с разными потенциалами на одном входе без канальной изоляции.
  • Игнорирование HART. Изолятор, не пропускающий HART, лишит вас диагностики и настройки датчиков.
  • Ошибки подключения из-за неочевидной маркировки клемм. Помогает цветовое кодирование.

Итоги

Гальваническая изоляция — не «опция для дорогих систем», а базовая мера для надёжных измерительных цепей на любом протяжённом объекте. Она разрывает контуры заземления, повышает допустимое синфазное напряжение и ограничивает последствия аварий. Но работает она только вместе с правильным заземлением экранов, разделением трасс и защитой от перенапряжений.

Чтобы подобрать оборудование, ориентируйтесь на типы сигналов: изоляторы для безопасной зоны — в разделе гальванические изоляторы серии T, для взрывоопасной — барьеры серии T и серии H.

Подберём изолятор под вашу задачу

Пришлите тип сигнала, число каналов, схему подключения и условия на объекте. Мы подскажем модель и при необходимости подберём аналог используемого изделия.

Написать специалистуОткрыть каталог

+7 (499) 754-79-39 · +7 (495) 775-60-57 · info@intel-is.ru

Материал носит справочный характер. Окончательные решения принимайте по документации на конкретное оборудование и действующим нормативным документам.
